利達128EM使用說明書
文章來自：消防主機維修 發布時間：2014-03-13 09:35
一．系統介紹
JB-QB/LD128E（M）區域火災報警控制器（以下簡稱LD128E（M））是智能化的二總線火災自動報警設備，采用中文液晶顯示，滿足《火災報警控制器通用技術條件GB4717-93》規范。在純報警型控制器的基礎上配備了四組可編程節點輸出，并增加了遠程通訊功能，與火災報警集中控制器共同構成消防網絡。LD128E（M）主要針對小型消防工程項目設計，廣泛應用于小型商場、餐飲娛樂場所、銀行對外營業部、電信支局、端局、移動基站、別墅和小型工廠等，同時它可作為大型工程的區域火災報警控制器使用。
二．功能和技術參數
2.1功能簡介
2.1.1液晶顯示
LD128E（M）采用全液晶中文顯示，并配發光二極管指示系統關鍵狀態信息。液晶的使用使用戶方便快捷地查詢系統火災信息及系統工作狀態，它的全中文及菜單功能使用戶不必花費大量的時間來學習系統的操作方法，只要查詢菜單就能進行操作。系統在顯示故障和火警時，可根據用戶的要求顯示媒質火災報警控制設備安放的部位。
2.1.2布線方式
LD128E（M）是單總線回路，總線設計可減少工程布線及方便工程安裝調試。同時支持分支、單支、樹型分支等多種布線方式。
2.1.3節點輸出
系統具備四組可編程繼電器，可根據用戶的需要設置啟動邏輯。繼電器的邏輯表達式可直接從鍵盤輸入，無需任何專業人員即可在現場進行編程，特別適合使用單位和安裝工程公司人員在現場調試操作。
2.1.4火警記錄
系統具有黑匣子功能，可存儲256條紀錄，用戶可方便地在系統菜單中調出所存儲的火警紀錄。這
種方式比傳統的打印機記錄方法更加先進、可靠，不但存儲火警記錄時間長，而且避免了打印機換紙、換色帶和故障維修。
2.1.5接口
系統具有打印機接口，可選配串行中文打印機。此外，本設備具備CAN總線接口，可以與其他設
備進行通訊，以實現各種聯網需要。
2.2技術參數
2.2.1 電源：主電與備電自動切換。
主電：178V~242V.AC/200mA
備點： 24V.DC±10%/2.2AH
備電切斷電壓：21V±0.5V
備電恢復電壓：23V±0.5V
-大功率：50W
2.2.2負載能力
探測點：8~128
回路總數：1路
回路饋電電平：5V、24V 平均電壓：DC15V~20V。
回路電流：＜200mA
輸出節點：有可用的24V聯動電源時，輸出四個無源節點。
無可用的24V聯動電源，使用本機備電電源時，輸出三個無源節點。此時輸出節點的
總電流＜1A。
2.2.3使用環境
環境溫度：-10°C~40°C
相對濕度：＜90%
電磁兼容、安全標準：符合GB4717-93中要求。
2.2.4整機重量：約10公斤
2.2.5外形及安裝尺寸：
外形尺寸:496mmⅹ404mmⅹ140mm
安裝尺寸：264ⅹ370

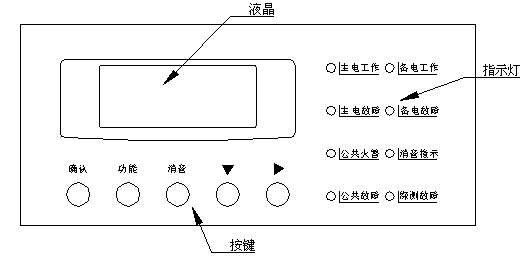

2.3外觀簡介
LD128E（M）關鍵狀態用發光二極管指示，各功能如下：
主電工作（綠）：主電正常時燈亮，主電欠壓及斷線時燈滅。
備電工作（綠）：主電故障備電工作時燈亮，主電恢復工作時燈滅。
探測故障（黃）：探測器發生故障時燈亮，探測器無故障時燈滅。
公共故障（黃）：控制器有故障時燈亮，全部故障消除后燈滅。
公共火警（紅）：首次火警發生時燈亮，并保持到系統復位。
消音指示（綠）：有火警或故障發生時，按消音鍵后，消音指示燈亮。
備電故障（黃）：備電欠壓及斷線時燈亮，備電正常時燈滅。
主電故障（黃）：主電欠壓及斷線時燈亮，主電正常時燈滅。
LD128E（M）采用開關按鍵，所有操作命令皆從鍵盤操作，各功能鍵如下：
“確認：鍵：相當于系統機上的“Enter”鍵，主要用于確認及數字增加。
“功能”鍵：相當于系統機上的“Esc”鍵，主要用于當前菜單的退出。
“消音“鍵：用于系統消音。
“↓“ 鍵：主要用于光標的下移及向下翻頁。
“→” 鍵：主要用于光標的右移和向上翻頁。
三．系統運行
LD128E（M）系統的功能主要是對系統狀態進行監測，對電源及探測器的信號進行采集并做出相應的反應。
進入系統運行狀態的方法：關閉電源開關，將LD128E（M）主板S5跳針跳至RUN側，打開電源開關，進入系統監測狀態。
3.1探測器的火警查詢
反復按功能鍵，直至液晶顯示“1.火警查詢”，按“確認”鍵進入火警查詢菜單。
若無火警，液晶顯示“火警信息（無）”。若有火警，液晶顯示為：
首火地址 系統時間
火警總數
當前火警部位
當前火警地址號碼 當前火警發生時間
按“↓”鍵：查詢下一火警信息。
按“→”鍵：查詢上一火警信息。
同時按“消音”和“↓”鍵：下翻十屏。
按“功能”鍵回到系統監測菜單。
3.2探測器故障查詢
反復按“功能”鍵，直至液晶顯示“1. 火警查詢”，按“↓”鍵，直至液晶顯示“2. 故障查詢 012”，
按“確認”鍵進入探測器故障查詢菜單。（其中：數字“012”表示目前控制器所打開的探測器總數）
若無探測器故障，液晶顯示“探測器故障（無）”。若有探測器故障，液晶顯示：
首火地址 系統時間
火警總數
探測器位置
故障總數 當前探測器號
按“↓”鍵：查詢下一探測器故障地址。
按“→”鍵：查詢上一探測器故障地址。
同時按“消音”和“↓”鍵：液晶顯示下翻十屏。
按“功能”鍵回到系統監測狀態。
3.3首次火警查詢
反復按“功能”鍵，直至液晶顯示“1.火警查詢”，反復按“↓”鍵，直至液晶顯示“3.首次火警”，按“確認”鍵，進入首次火警查詢菜單。
首次火警查詢菜單內容同火警查詢。
3.4系統復位
反復按“功能”鍵，直至液晶顯示“1. 火警查詢”，反復按“↓”鍵，直至液晶顯示“4. 系統復位”，按“確認”鍵進入系統復位菜單。
液晶顯示“請輸入密碼”：系統默認密碼為“→” +“→” +“→”，請連續按三次“→”鍵，系統復位。
3.5系統自檢
反復按“功能”鍵，直至液晶顯示“1. 火警查詢”，反復按“↓”鍵，直至液晶顯示“5. 系統自檢”，按“確認”鍵進入系統自檢狀態。（當有火警發生時，不進入此狀態）。
系統自檢時，所有指示燈亮，液晶顯示“系統正在自檢”，音響為常鳴音。
3.6火警記錄查詢
反復按“功能”鍵，直至液晶顯示“1. 火警查詢”，反復按“↓”鍵，直至液晶顯示“6. 火警備案”，按“確認”鍵進入查詢火警記錄菜單。系統共保存火警記錄256條，超過256條記錄以后，自動將-早的記錄覆蓋。````
系統時間
火警地址 火警部位
記錄號 火警日期 火警時間
按“↓”鍵：查詢上一條火警記錄。
按“→”鍵：查詢下一條火警記錄。
按“消音”和“↓”鍵：上翻十屏。
按“功能”鍵：返回到系統監測菜單。
3.7輸出控制
反復按“功能”鍵，直至液晶顯示“1.火警查詢”，按“↓”鍵，直至液晶顯示“7. 輸出控制”，按“確認”鍵進入輸出控制菜單。
火警總數 首火地址 系統時間
輸出控制設備名稱
輸出控制號
所設定的控制狀態 現在的狀態 可進行的操作
上圖中意為：輸出控制1的設備為聲光報警器，控制方式為手動方式，現在工作正常未啟動，您可對其進行強制啟動。
按“↓”鍵：查詢下一輸出控制狀態。
按“確認”鍵：啟動或停止當前設備。
按“功能”鍵：返回到系統監測菜單。
其中：MANUAL：手動方式。
AUTO：自動方式。
NORMOL：工作正常，未啟動。
STARED：已經啟動。
STAR：可對設備進行啟動操作。
STOP：可對設備進行停止操作。
四．配套產品
4.1打印機
LD128E(M)型控制器如需打印火警信息，則需選配串行中文打印機，同時選配5A-6型電源。
4.2節點控制
LD128E(M)型控制器不具備24V聯動電源，因此如需要節點輸出控制，可選配5A6型電源，可提供聯動24V/4A聯動輸出。另外可利用備電來作為聯動24V電源，但這樣要犧牲一個節點作為備電欠壓控制保護，且輸出節點的總電流要求＜1A。
接線方法：
備電+
接點4
接點1 接點2 接點3
設備1 設備2 設備3
-
設置方法：
將輸出控制4邏輯設為：
這樣當控制器啟動后，將自動閉合接點4，提供聯動24V。當備電欠壓時自動斷開對外
設的控制。
警告：此24V為備電輸出，當電壓下降到21V時，控制器將自動切斷此電源的輸出，因此若使用此電源應注意對備電的及時充電。
4.3聯網分機
LD128E(M)可直接通過CAN總線與主機通訊。其接線方法為：
CAN

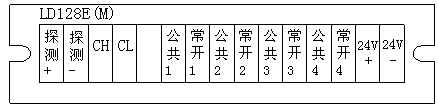

附接線端子圖
