利達LD2001EN消火栓按鈕內部接線圖
文章來自：消防主機維修 發布時間：2017-01-09 13:33

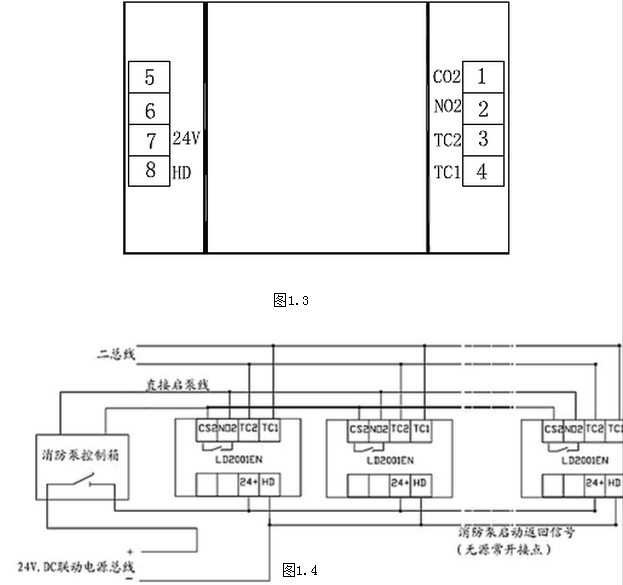

LD2001EN消火栓按鈕內部接線圖（如圖1.3所示）：3、4腳是二總線端子，TC2、TC1無極性，1、2腳是一組無源常開接點，接直接啟泵線（圖1.4），通過電壓小于30V通過電流 100MA,7腳是24V+，8腳是消防泵的反饋線。
