北京消防安裝JB-QB-GSTN1500火災報警控制器參數要點
文章來自:消防主機維修 發布時間:2020-03-11 18:47
北京消防安裝JB-QB-GSTN1500火災報警控制器參數要點

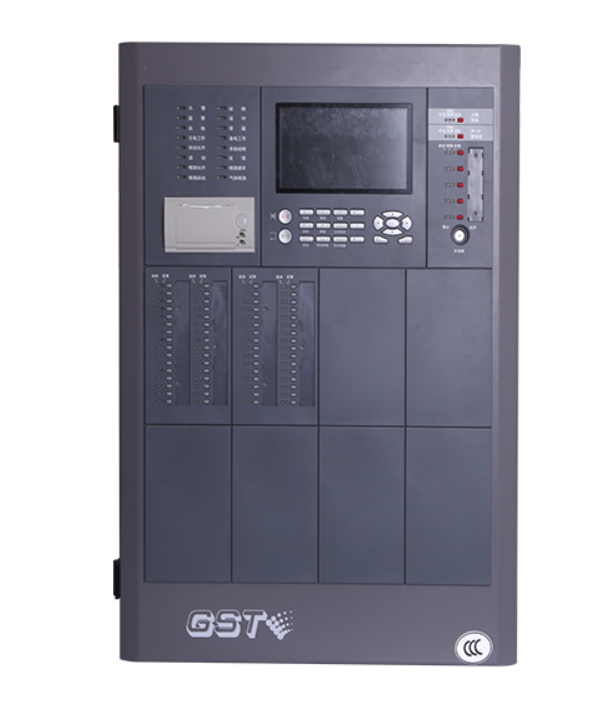

一、JB-QB-GSTN1500火災報警控制器(聯動型)產品概述:
JB-QB-GSTN1500火災報警控制器(聯動型)符合新國標的新一代大點數壁掛控制器,滿足即將頒布的GB50116-2013火災自動報警系統設計規范要求,外觀和功能較原有海灣GST500壁掛控制器有大幅提升。
JB-QB-GSTN1500火災報警控制器(聯動型)采用壁掛式箱體,單臺容量可達6個回路總計1452個總線制報警聯動點,充分滿足大型單體建筑中的區域消防報警系統的設計要求。
主要特點如下:
(1)單機容量大、可靠性高。本控制器采用壁掛式箱體,單臺容量可達6個回路總計1452個總線制報警聯動點,充分滿足大型單體建筑中的區域消防報警系統的設計要求。每條回路分別配備一個模塊電源對總線設備供電,不同總線間真正實現了電氣隔離,一條總線的短路、接地故障不影響其它總線的正常工作,完全摒除了不同總線間的電氣干擾。不論對聯動類還是報警類總線設備,控制器都設有不掉電備份,保證系統調試完成時注冊到的設備全部受到監控。
(2)圖形化彩色顯示界面。本控制器采用圖形化彩色顯示界面,不同信息采用不同窗口顯示,窗口顏色不同,界面清晰易懂、方便直觀,通過簡單的操作(通過鍵盤的數字鍵或方向鍵操作)就可實現系統提供的多種功能。
(3)靈活的模塊化結構和多種功能配置選擇。本控制器主控部分由接口統一的各類功能模塊組成,配置極為靈活方便,通過調整接入的回路板數實現總線設備從1點到1452點間的任意配置,若接入通訊板、CRT板和火警輸出板,系統還可以提供與火災顯示盤、CRT和火警傳輸設備連接所需的標準接口。
(4)配備智能手動消防啟動盤。本控制器配接智能手動消防啟動盤,智能手動消防啟動盤上的每一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯,完成對該總線制聯動設備的啟/??刂?,徹底解決了報警聯動一體化系統的工程布線、設備配置及安裝調試存在的固有問題。
(5)配備直接控制盤。本控制器配備直接控制盤,可對消防泵、排煙機、送風機等重要設備進行直接控制。本控制盤具有輸出線斷路、短路和接反故障檢測以及指示燈檢測功能,這些檢測功能可-大限度的保障控制盤本身及其與重要設備之間連接的可靠性。
(6)模塊式開關電源。模塊式開關電源可在寬電電壓范圍內高效節能運行,合理的充電電路和可靠的多級保護延長了電池的使用壽命。
二、JB-QB-GSTN1500火災報警控制器(聯動型)主要技術指標
(1)液晶屏規格:800×480點,7.0英寸彩色液晶屏。
(2)控制器容量:
a.-大6個總線制回路,每回路242個編碼地址點。
b.標配手動盤2塊,64路,可根據工程實際配置為-多8塊,256路。
c.標配直控盤6路,可根據工程需求配置為20路?! ?3)線制
線制 連接線 距離 數量
24V 無極性兩總線 ≥1.0 mm2 雙絞線 <1.5km 242 只探測器或模塊
RS-232 總線 三芯屏蔽線 <15m 1 臺CRT
直控盤輸出線(二線制) 1.0mm2≤導線截面≤2.0mm2 BV 線 <1.0km
(4)使用環境:溫度:0℃~+40℃ 相對濕度≤95%,不結露
(5)電源:主電:交流220V(2A)電壓變化范圍+10%~-15% 控制器備電:直流24V/16Ah密封鉛酸電池,2節
(6)監控功耗=基本功耗35W(空載)+單塊回路板監控功耗6W(484個總線設備)*回路板數
(7)報警功耗=基本功耗35W(空載)+單塊回路板報警功耗7W(484個總線設備)*回路板數+10W(24V對外輸出)
(8)外形尺寸:(長×寬×高):500mm×170mm×700mm
三、JB-QB-GSTN1500火災報警控制器(聯動型)結構特征、安裝與布線
L、N、PE:交流220V接線端子及機箱保護接地線端子;
Zn_1、Zn_2(n=1~6):探測器總線(無極性);
An、Bn(n=1~5):火警傳輸設備、火災顯示盤、控制器聯網設備的通訊總線;
火警傳輸A、B:連接火警傳輸設備通訊總線端子(選配);
火災顯示盤A、B:連接火災顯示盤的通訊總線端子;
CAN聯網H、L:連接其它各類控制器的通訊總線端子(選配);
24V+、24V-:24V/0.5A輔助電源輸出端子;
FO1、FO2:火警輸出端子,觸點輸出(可設置為常開或常閉),觸點-大容量2A/30VDC或1A/125VAC;
S+、S-:警鈴輸出端子,24V/0.2A有源輸出;
Cn+、Cn-(n=1~19):直控輸出端子。
布線要求:接線宜采用BV銅芯導線,1.0mm²≤導線截面積≤2.0mm²。
四、JB-QB-GSTN1500火災報警控制器(聯動型)技術參數:
顯示器7寸真彩液晶,800×480分辨率
回路容量可根據工程需求配置為2回路(484點)、4回路(968點)、6回路(1452點)
手動盤可以根據工程需求配置為32、64、96、128、160、192、224路
直控盤可以根據工程需求配置為5路、19路
對外輔助輸出0.5A/24V
聲光警報器輸出帶檢線200mA/24V,1路
通訊板CAN聯網板、RS485聯網板、顯示盤通訊板、RS232/422可選的CRT通訊板任意組合與數量配置
打印機高速熱敏打印機,可選配
運行環境相對濕度≤95%,不凝露;溫度:0℃~+40℃
安全防護等級IP30
基電池16Ah/12V,2節
功耗空載:30W;滿載狀態:38W(2回路)、46W(4回路)、52W(6回路)
安裝方式壁掛
尺寸500mm×170mm×700mm
重量25KG
一、JB-QB-GSTN1500火災報警控制器(聯動型)產品概述:
JB-QB-GSTN1500火災報警控制器(聯動型)符合新國標的新一代大點數壁掛控制器,滿足即將頒布的GB50116-2013火災自動報警系統設計規范要求,外觀和功能較原有海灣GST500壁掛控制器有大幅提升。
JB-QB-GSTN1500火災報警控制器(聯動型)采用壁掛式箱體,單臺容量可達6個回路總計1452個總線制報警聯動點,充分滿足大型單體建筑中的區域消防報警系統的設計要求。
主要特點如下:
(1)單機容量大、可靠性高。本控制器采用壁掛式箱體,單臺容量可達6個回路總計1452個總線制報警聯動點,充分滿足大型單體建筑中的區域消防報警系統的設計要求。每條回路分別配備一個模塊電源對總線設備供電,不同總線間真正實現了電氣隔離,一條總線的短路、接地故障不影響其它總線的正常工作,完全摒除了不同總線間的電氣干擾。不論對聯動類還是報警類總線設備,控制器都設有不掉電備份,保證系統調試完成時注冊到的設備全部受到監控。
(2)圖形化彩色顯示界面。本控制器采用圖形化彩色顯示界面,不同信息采用不同窗口顯示,窗口顏色不同,界面清晰易懂、方便直觀,通過簡單的操作(通過鍵盤的數字鍵或方向鍵操作)就可實現系統提供的多種功能。
(3)靈活的模塊化結構和多種功能配置選擇。本控制器主控部分由接口統一的各類功能模塊組成,配置極為靈活方便,通過調整接入的回路板數實現總線設備從1點到1452點間的任意配置,若接入通訊板、CRT板和火警輸出板,系統還可以提供與火災顯示盤、CRT和火警傳輸設備連接所需的標準接口。
(4)配備智能手動消防啟動盤。本控制器配接智能手動消防啟動盤,智能手動消防啟動盤上的每一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯,完成對該總線制聯動設備的啟/??刂?,徹底解決了報警聯動一體化系統的工程布線、設備配置及安裝調試存在的固有問題。
(5)配備直接控制盤。本控制器配備直接控制盤,可對消防泵、排煙機、送風機等重要設備進行直接控制。本控制盤具有輸出線斷路、短路和接反故障檢測以及指示燈檢測功能,這些檢測功能可-大限度的保障控制盤本身及其與重要設備之間連接的可靠性。
(6)模塊式開關電源。模塊式開關電源可在寬電電壓范圍內高效節能運行,合理的充電電路和可靠的多級保護延長了電池的使用壽命。
二、JB-QB-GSTN1500火災報警控制器(聯動型)主要技術指標
(1)液晶屏規格:800×480點,7.0英寸彩色液晶屏。
(2)控制器容量:
a.-大6個總線制回路,每回路242個編碼地址點。
b.標配手動盤2塊,64路,可根據工程實際配置為-多8塊,256路。
c.標配直控盤6路,可根據工程需求配置為20路?! ?3)線制
線制 連接線 距離 數量
24V 無極性兩總線 ≥1.0 mm2 雙絞線 <1.5km 242 只探測器或模塊
RS-232 總線 三芯屏蔽線 <15m 1 臺CRT
直控盤輸出線(二線制) 1.0mm2≤導線截面≤2.0mm2 BV 線 <1.0km
(4)使用環境:溫度:0℃~+40℃ 相對濕度≤95%,不結露
(5)電源:主電:交流220V(2A)電壓變化范圍+10%~-15% 控制器備電:直流24V/16Ah密封鉛酸電池,2節
(6)監控功耗=基本功耗35W(空載)+單塊回路板監控功耗6W(484個總線設備)*回路板數
(7)報警功耗=基本功耗35W(空載)+單塊回路板報警功耗7W(484個總線設備)*回路板數+10W(24V對外輸出)
(8)外形尺寸:(長×寬×高):500mm×170mm×700mm
三、JB-QB-GSTN1500火災報警控制器(聯動型)結構特征、安裝與布線
L、N、PE:交流220V接線端子及機箱保護接地線端子;
Zn_1、Zn_2(n=1~6):探測器總線(無極性);
An、Bn(n=1~5):火警傳輸設備、火災顯示盤、控制器聯網設備的通訊總線;
火警傳輸A、B:連接火警傳輸設備通訊總線端子(選配);
火災顯示盤A、B:連接火災顯示盤的通訊總線端子;
CAN聯網H、L:連接其它各類控制器的通訊總線端子(選配);
24V+、24V-:24V/0.5A輔助電源輸出端子;
FO1、FO2:火警輸出端子,觸點輸出(可設置為常開或常閉),觸點-大容量2A/30VDC或1A/125VAC;
S+、S-:警鈴輸出端子,24V/0.2A有源輸出;
Cn+、Cn-(n=1~19):直控輸出端子。
布線要求:接線宜采用BV銅芯導線,1.0mm²≤導線截面積≤2.0mm²。
四、JB-QB-GSTN1500火災報警控制器(聯動型)技術參數:
顯示器7寸真彩液晶,800×480分辨率
回路容量可根據工程需求配置為2回路(484點)、4回路(968點)、6回路(1452點)
手動盤可以根據工程需求配置為32、64、96、128、160、192、224路
直控盤可以根據工程需求配置為5路、19路
對外輔助輸出0.5A/24V
聲光警報器輸出帶檢線200mA/24V,1路
通訊板CAN聯網板、RS485聯網板、顯示盤通訊板、RS232/422可選的CRT通訊板任意組合與數量配置
打印機高速熱敏打印機,可選配
運行環境相對濕度≤95%,不凝露;溫度:0℃~+40℃
安全防護等級IP30
基電池16Ah/12V,2節
功耗空載:30W;滿載狀態:38W(2回路)、46W(4回路)、52W(6回路)
安裝方式壁掛
尺寸500mm×170mm×700mm
重量25KG
